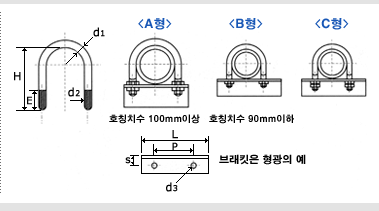

Unit : mm
ȣĪ
Ä¡¼ö
Àû¿ë
ÇÏ´Â
°­°üÀÇ
¿Ü°æ
Uº¼Æ® ¹Þħ
R d1 ³ª»çÀÇ
ȣĪ
d2
A Çü B Çü C Çü B t L P S d3
H E H E H E
15 21.7 12 10 M10     39 20 47 30 40 5 82 34 a22 12
20 27.2 15 10 M10     45 20 53 30 40 5 88 40 22 12
25 34.0 18 10 M10     52 20 60 30 40 5 94 46 22 12
32 42.7 23 10 M10     60 20 68 30 40 5 104 56 22 12
40 48.6 26 10 M10     66 20 74 30 40 5 110 62 22 12
50 60.5 32 10 M10     78 20 86 30 40 5 122 74 22 12
65 76.3 40 12 M12     98 25 108 35 50 6 152 92 30 15
80 89.1 46 12 M12     110 25 120 35 50 6 164 104 30 15
90 101.6 52 12 M12     123 25 133 35 50 6 176 116 30 15
100 114.3 59 16 M16 141 50         65 8 202 134 35 19
125 139.8 72 16 M16 167 50         65 8 228 160 35 19
150 165.2 85 16 M16 192 50         65 8 254 186 35 19
175 190.7 98 16 M16 218 50         65 8 280 212 35 19
200 216.3 111 20 M20 249 60         75 9 320 242 40 24
225 241.8 124 20 M20 274 60         75 9 346 268 40 24
250 267.4 137 20 M20 300 60         75 9 372 294 40 24
300 318.5 163 24 M24 357 70         90 10 448 350 50 28
350 355.6 181 24 M24 394 70         90 10 484 386 50 28
400 406.4 207 24 M24 444 70         90 10 536 438 50 28
450 457.2 233 30 M30 505 85         100 13 622 496 55 35
500 508.0 259 30 M30 556 85         100 13 675 548 55 35
